Abschirmwinkel bei Leuchten: Bedeutung für blendungsarme Beleuchtung
Der Abschirmwinkel beschreibt, wie stark eine Leuchte helle Lichtquellen, LED Module oder leuchtende Flächen gegen den direkten Blick abschirmt. Er ist ein wichtiger Faktor, um störende Direktblendung zu reduzieren.
Je besser helle Leuchtenteile abgeschirmt sind, desto geringer ist das Risiko, dass Personen direkt in sehr helle Lichtquellen blicken und dadurch geblendet werden.
Definition
Was ist der Abschirmwinkel?

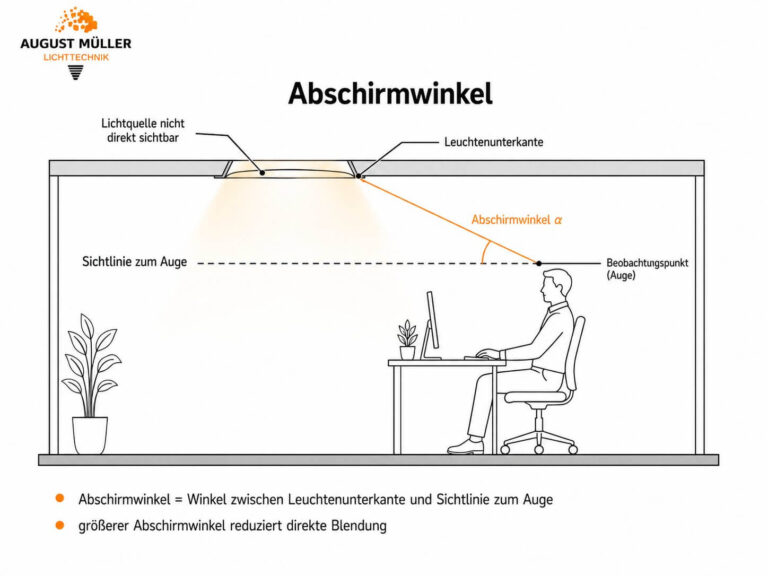

Der Abschirmwinkel beschreibt den Winkelbereich, ab dem helle Teile einer Leuchte oder Lichtquelle nicht mehr direkt sichtbar sind.
Er zeigt, wie gut eine Leuchte gegen direkte Blendung aus kritischen Blickrichtungen abgeschirmt ist.
Warum ist der Abschirmwinkel wichtig?
Der Abschirmwinkel ist wichtig, weil sehr helle Lichtquellen bei direktem Blick störend wirken können. Eine gute Abschirmung reduziert die sichtbare Helligkeit aus kritischen Blickrichtungen und verbessert dadurch Sehkomfort, Orientierung und visuelle Sicherheit.
- Blendung Direkten Blick in helle Lichtquellen vermeiden Wenn LED Module, Reflektoren oder leuchtende Flächen direkt sichtbar sind, kann die Leuchte als unangenehm hell wahrgenommen werden. Der Abschirmwinkel hilft, diese direkte Sicht zu begrenzen.
- Sehkomfort Angenehmeres Arbeiten und Bewegen ermöglichen Blendende Leuchten können Konzentration, Orientierung und visuelle Wahrnehmung erschweren. Eine gute Abschirmung sorgt dafür, dass Licht nutzbar bleibt, ohne das Auge unnötig zu belasten.
- Leuchte Konstruktion richtig bewerten Der Abschirmwinkel zeigt, ob eine Leuchte nur viel Licht erzeugt oder dieses auch kontrolliert und blendungsarm bereitstellt. Gerade bei professioneller Beleuchtung ist die Lichtlenkung genauso wichtig wie die Lichtleistung.
Ein geeigneter Abschirmwinkel macht Beleuchtung nicht automatisch perfekt, reduziert aber ein zentrales Blendungsrisiko: die direkte Sicht auf sehr helle Leuchtenteile aus ungünstigen Blickrichtungen.
Wie entsteht ein Abschirmwinkel bei Leuchten?
Der Abschirmwinkel entsteht durch die Bauform der Leuchte. Entscheidend ist, wie tief die Lichtquelle sitzt, wie das Gehäuse aufgebaut ist und ob Optiken, Reflektoren, Raster oder Abdeckungen den direkten Blick auf helle Leuchtenteile begrenzen.
- Gehäuse Lichtquelle zurücksetzen Wenn LED Module oder leuchtende Flächen tiefer im Gehäuse sitzen, sind sie aus flachen Blickwinkeln weniger direkt sichtbar. Dadurch kann die Leuchte besser gegen Direktblendung abgeschirmt werden.
- Reflektor Licht gezielt lenken Reflektoren können Licht aus der Leuchte herausführen, ohne dass die Lichtquelle aus jeder Blickrichtung direkt sichtbar bleibt. So wird die Lichtlenkung verbessert und störende Helligkeit im Sichtfeld reduziert.
- Raster Direkte Sicht begrenzen Raster, Lamellen oder Abschirmelemente begrenzen den direkten Einblick in helle Leuchtenteile. Sie werden eingesetzt, wenn Leuchten aus typischen Blickrichtungen weniger blendend wirken sollen.
- Optik Lichtaustritt kontrollieren Linsen, Abdeckungen oder prismatische Strukturen beeinflussen, wie Licht aus der Leuchte austritt. Der Aufbau einer LED Leuchte entscheidet daher wesentlich mit, wie gut helle Lichtquellen abgeschirmt werden.
Ein guter Abschirmwinkel entsteht also nicht durch einen einzelnen Wert, sondern durch das Zusammenspiel aus Gehäuseform, Lichtquelle, Reflektor, Optik und Blickrichtung.
Was ist der Unterschied zwischen Abschirmwinkel, Abstrahlwinkel und Blendschutz?
Abschirmwinkel, Abstrahlwinkel und Blendschutz werden häufig verwechselt, beschreiben aber unterschiedliche Aspekte einer Leuchte. Der Abschirmwinkel betrifft die direkte Sicht auf helle Leuchtenteile, während andere Begriffe die Lichtverteilung oder die Bewertung von Blendung beschreiben.
Für die richtige Einordnung sind diese Begriffe wichtig:
| Begriff | Was wird beschrieben? | Abgrenzung zum Abschirmwinkel |
|---|---|---|
| Abschirmwinkel | Der Abschirmwinkel beschreibt, ab welchem Blickwinkel helle Teile einer Leuchte oder Lichtquelle nicht mehr direkt sichtbar sind. | Er betrifft vor allem die geometrische Abschirmung gegen direkte Blendung. |
| Abstrahlwinkel | Der Abstrahlwinkel beschreibt, wie breit oder eng das Licht einer Leuchte in den Raum abgegeben wird. | Er sagt etwas über die Breite der Lichtverteilung aus, nicht darüber, ob helle Leuchtenteile direkt sichtbar sind. |
| Lichtstärkeverteilung | Die Lichtstärkeverteilung zeigt, in welche Richtungen eine Leuchte wie viel Licht abgibt. | Sie beschreibt die genaue Richtungsverteilung des Lichts. Der Abschirmwinkel beschreibt dagegen die Sichtbarkeit der Lichtquelle aus bestimmten Blickrichtungen. |
| Blendschutz | Blendschutz umfasst alle Maßnahmen, die störende Blendung reduzieren sollen. | Der Abschirmwinkel ist eine konkrete konstruktive Maßnahme innerhalb des Blendschutzes. |
| UGR | UGR ist eine Bewertungsgröße für störende Blendung in Innenräumen. | UGR bewertet die Blendwirkung einer Beleuchtungssituation. Der Abschirmwinkel beschreibt dagegen eine Eigenschaft der Leuchte beziehungsweise ihrer Abschirmung. |
Kurz gesagt: Der Abstrahlwinkel beschreibt, wohin Licht abgegeben wird. Der Abschirmwinkel beschreibt, aus welchen Blickrichtungen helle Leuchtenteile nicht direkt sichtbar sind. Blendschutz und UGR bewerten beziehungsweise verbessern die Blendung in der gesamten Beleuchtungssituation.
Welche Rolle spielt Leuchtdichte beim Abschirmwinkel?
Der Abschirmwinkel ist besonders wichtig, wenn sehr helle Leuchtenteile aus typischen Blickrichtungen sichtbar wären. Entscheidend ist dabei nicht nur, wie viel Licht eine Leuchte erzeugt, sondern wie hell die sichtbare Fläche für das Auge erscheint.
- Helligkeit Sichtbare Flächen bewerten Die Leuchtdichte beschreibt, wie hell eine Fläche aus Sicht des Betrachters erscheint. Je heller LED Module, Lichtaustrittsflächen oder Reflektoren sichtbar sind, desto kritischer kann direkte Blendung werden.
- Blickrichtung Kritische Sichtwinkel vermeiden Blendung entsteht häufig dann, wenn Personen aus flachen oder ungünstigen Blickrichtungen direkt auf helle Leuchtenteile sehen. Ein geeigneter Abschirmwinkel reduziert diese direkte Sichtbarkeit.
- Leuchte Licht kontrolliert austreten lassen Eine gute Leuchtenkonstruktion lenkt Licht auf die Nutzfläche, ohne sehr helle Bauteile unnötig sichtbar zu machen. Dadurch bleibt die Beleuchtung nutzbar, aber weniger störend für das Auge.
Für blendungsarme Beleuchtung reicht deshalb nicht nur eine passende Lichtmenge. Wichtig ist auch, wie hell sichtbare Leuchtenteile wirken und aus welchen Blickrichtungen sie direkt wahrgenommen werden können.
Wann ist ein größerer Abschirmwinkel sinnvoll?
Ein größerer Abschirmwinkel ist sinnvoll, wenn Personen aus typischen Blickrichtungen direkt in helle Leuchtenteile sehen könnten. Das betrifft vor allem Bereiche mit niedriger Montagehöhe, flachen Blickwinkeln, hoher sichtbarer Helligkeit oder längerer Aufenthaltsdauer.
Besonders relevant ist ein guter Abschirmwinkel in diesen Situationen:
| Situation | Warum kritisch? | Bedeutung des Abschirmwinkels |
|---|---|---|
| Niedrige Montagehöhe | Bei niedrig montierten Leuchten befinden sich helle Lichtquellen näher im Blickfeld. | Ein größerer Abschirmwinkel kann verhindern, dass Nutzer direkt in LED Module, Reflektoren oder helle Lichtaustrittsflächen blicken. |
| Flache Blickwinkel | In langen Gängen, Hallen, Verkehrswegen oder Parkbereichen sehen Personen Leuchten häufig aus seitlichen oder flachen Blickrichtungen. | Eine gute Abschirmung reduziert störende Helligkeit im Sichtfeld und verbessert Orientierung und Sehkomfort. |
| Hohe Leuchtdichte | Sehr helle LED Module oder kleine Lichtaustrittsflächen können bei direkter Sicht besonders blendend wirken. | Der Abschirmwinkel hilft, die direkte Sicht auf diese hellen Flächen zu begrenzen. |
| Arbeits- und Aufenthaltsbereiche | In Bereichen, in denen Menschen länger arbeiten, gehen oder sich konzentrieren müssen, fällt störende Blendung stärker ins Gewicht. | Ein geeigneter Abschirmwinkel unterstützt eine ruhigere visuelle Umgebung und reduziert unnötige Belastung für das Auge. |
| Sport- und Bewegungsbereiche | Bei Bewegung, wechselnden Blickrichtungen und schnellen Sehaufgaben können sichtbare helle Leuchtenteile besonders störend sein. | Eine gute Abschirmung hilft, Licht nutzbar auf die Fläche zu lenken, ohne Blickrichtungen unnötig zu stören. |
Ein größerer Abschirmwinkel ist nicht automatisch immer besser. Entscheidend ist, dass Abschirmung, Lichtverteilung, Montagehöhe und Sehaufgabe zusammenpassen, damit die Beleuchtung blendungsarm bleibt und trotzdem ausreichend Licht auf der Nutzfläche ankommt.
Häufige Fragen zum Abschirmwinkel
Was ist der Abschirmwinkel bei Leuchten?
Der Abschirmwinkel beschreibt, ab welchem Blickwinkel helle Teile einer Leuchte oder Lichtquelle nicht mehr direkt sichtbar sind. Er zeigt, wie gut eine Leuchte gegen direkte Blendung aus kritischen Blick oder Lichtquelle nicht mehr direkt sichtbar sind. Er zeigt, wie gut eine Leuchte gegen direkte Blendung aus kritischen Blickrichtungen abgeschirmt ist.
Warum ist der Abschirmwinkel bei Beleuchtung wichtig?
Der Abschirmwinkel ist wichtig, weil sichtbare helle LED Module, Reflektoren oder Lichtaustrittsflächen störende Direktblendung verursachen können. Eine gute Abschirmung verbessert Sehkomfort, Orientierung und die visuelle Nutzbarkeit der Beleuchtung.
Was ist der Unterschied zwischen Abschirmwinkel und Abstrahlwinkel?
Der Abschirmwinkel beschreibt die Abschirmung gegen den direkten Blick auf helle Leuchtenteile. Der Abstrahlwinkel beschreibt dagegen, wie breit oder eng das Licht einer Leuchte verteilt wird. Beide Begriffe betreffen Leuchten, bewerten aber unterschiedliche Eigenschaften.
Wie hilft der Abschirmwinkel gegen Direktblendung?
Der Abschirmwinkel begrenzt die direkte Sicht auf sehr helle Lichtquellen oder leuchtende Flächen. Dadurch wird verhindert, dass Personen aus ungünstigen Blickrichtungen direkt in helle LED Module, Reflektoren oder Lichtaustrittsflächen sehen.
Wodurch wird der Abschirmwinkel einer LED Leuchte beeinflusst?
Der Abschirmwinkel wird durch den Aufbau der Leuchte beeinflusst, zum Beispiel durch Gehäuseform, Einbautiefe der Lichtquelle, Reflektoren, Raster, Lamellen, Linsen oder Abdeckungen. Auch Montagehöhe und Blickrichtung spielen für die Blendwirkung eine wichtige Rolle.
Ist ein größerer Abschirmwinkel immer besser?
Ein größerer Abschirmwinkel kann Blendung reduzieren, ist aber nicht automatisch immer besser. Entscheidend ist, dass Abschirmung, Lichtverteilung, Montagehöhe und Sehaufgabe zusammenpassen, damit die Beleuchtung blendungsarm bleibt und trotzdem ausreichend Licht auf der Nutzfläche ankommt.
Abschirmwinkel weiter einordnen
Blendungsarme Beleuchtung nicht nur über Helligkeit bewerten
Der Abschirmwinkel hilft dabei, Leuchten hinsichtlich direkter Blendung besser einzuordnen. Entscheidend ist nicht nur, wie viel Licht eine Leuchte erzeugt, sondern ob helle Leuchtenteile aus typischen Blickrichtungen sichtbar sind und das Auge unnötig belasten.
Weitere Grundlagen zu Lichtverteilung, Blendung, Leuchtdichte, Abstrahlwinkel, Blendschutz und professioneller LED Beleuchtung finden Sie im LED Ratgeber. Dadurch lassen sich Leuchten, Optiken und Beleuchtungssituationen fachlich besser bewerten.
Für Arbeitsbereiche, Hallen, Sportflächen, Verkehrswege oder Außenbereiche ist eine professionelle Lichtplanung sinnvoll, weil Abschirmung, Lichtverteilung, Montagehöhe, Blendungsbegrenzung und nutzbare Beleuchtungsstärke zusammen betrachtet werden müssen.
Praxisbeispiele mit professioneller LED Beleuchtung für Industrie, Gewerbe, Außenflächen, Sportanlagen und Parkflächen finden Sie in unseren LED Projektberichten und Referenzen. Informieren Sie sich außerdem über August Müller Lichttechnik als Hersteller professioneller LED Beleuchtung oder besuchen Sie den Online-Shop für professionelle LED Beleuchtung.
