Was ist ein Messraster bei Beleuchtung?

Ein Messraster beschreibt, an welchen Punkten die Beleuchtungsstärke auf einer Fläche gemessen oder berechnet wird. Es sorgt dafür, dass Beleuchtung nicht nur über einen einzelnen Messpunkt beurteilt wird, sondern über mehrere systematisch verteilte Punkte.

Die Grundlage dafür sind die Nutzebene und Bewertungsfläche. Auf dieser Fläche wird geprüft, wie viel Beleuchtungsstärke in Lux an verschiedenen Stellen ankommt und wie gleichmäßig das Licht über die Fläche verteilt ist.

Definition

Was bedeutet Messraster?

Ein Messraster ist die festgelegte Anordnung von Mess- oder Berechnungspunkten auf einer Bewertungsfläche.

Das Messraster zeigt, wo die Beleuchtungsstärke erfasst wird. Dadurch wird die Lichtbewertung nachvollziehbarer, weil nicht nur ein einzelner Luxwert betrachtet wird, sondern die Verteilung des Lichts über eine definierte Fläche.

Warum ist ein Messraster wichtig?

Ein Messraster ist wichtig, weil Beleuchtung nicht zuverlässig über einen einzelnen Messpunkt bewertet werden kann. Erst mehrere Mess- oder Berechnungspunkte zeigen, wie sich Licht über eine Fläche verteilt.

Dadurch wird erkennbar, ob eine Fläche gleichmäßig beleuchtet ist oder ob einzelne Bereiche deutlich heller oder dunkler ausfallen. Das Messraster macht die Bewertung der Beleuchtung nachvollziehbarer und besser vergleichbar.

Messpunkte Warum reicht ein einzelner Wert nicht aus? Ein einzelner Messpunkt kann zufällig besonders hell oder besonders dunkel sein. Ein Messraster verteilt mehrere Punkte auf der Fläche und zeigt dadurch ein realistischeres Bild der Beleuchtung.
Fläche Wie wird die gesamte Fläche beurteilt? Das Messraster sorgt dafür, dass nicht nur eine einzelne Stelle betrachtet wird. Stattdessen wird geprüft, wie sich die Beleuchtungsstärke über die gesamte Bewertungsfläche verteilt.
Vergleich Warum werden Ergebnisse vergleichbarer? Wenn Messpunkte systematisch angeordnet sind, lassen sich Beleuchtungssituationen besser vergleichen. So wird klarer, ob Unterschiede durch die Beleuchtung selbst oder durch die gewählte Messstelle entstehen.

Ein Messraster macht Beleuchtung flächenbezogen bewertbar. Es hilft zu erkennen, ob Licht nur punktuell gut wirkt oder ob die Beleuchtung über die relevante Fläche sinnvoll verteilt ist.

Wie hängt das Messraster mit Nutzebene und Bewertungsfläche zusammen?

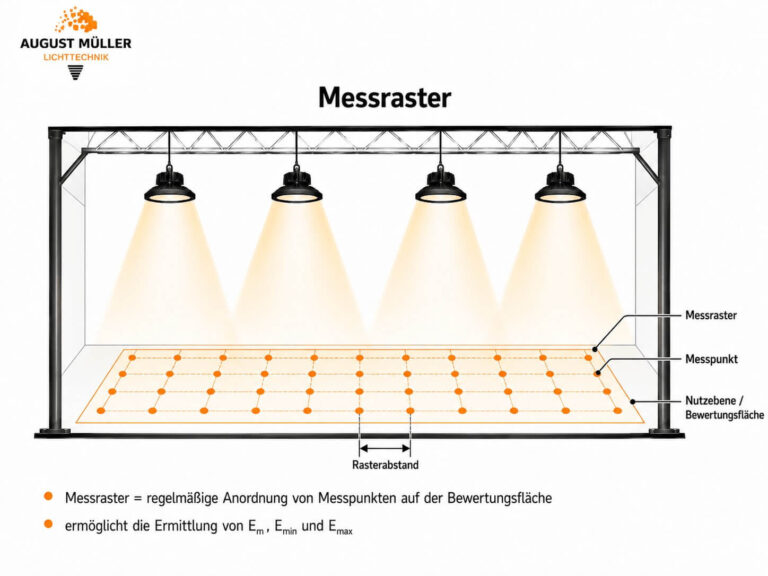

Das Messraster liegt innerhalb der Bewertungsfläche und besteht aus den einzelnen Punkten, an denen die Beleuchtungsstärke gemessen oder berechnet wird. Die Nutzebene beschreibt dabei die Fläche, auf der Licht genutzt wird. Die Bewertungsfläche grenzt den Bereich ein, der tatsächlich beurteilt wird.

So entsteht eine klare Reihenfolge: Zuerst wird die relevante Fläche festgelegt, dann wird innerhalb dieser Fläche ein Messraster angeordnet und aus den einzelnen Messwerten wird die Beleuchtung bewertet.

Begriff	Bedeutung	Rolle bei der Lichtbewertung
Nutzebene	Die Fläche, auf der Licht tatsächlich genutzt oder beurteilt wird.	Sie legt fest, auf welcher Ebene die Beleuchtung betrachtet wird, zum Beispiel horizontal, vertikal oder geneigt.
Bewertungsfläche	Der definierte Bereich, auf den sich die Bewertung der Beleuchtung bezieht.	Sie grenzt ein, welche Fläche für Messung, Berechnung und Vergleich der Beleuchtungswerte herangezogen wird.
Messraster	Die systematische Anordnung mehrerer Mess- oder Berechnungspunkte innerhalb der Bewertungsfläche.	Es sorgt dafür, dass die Beleuchtung nicht nur punktuell, sondern über die Fläche verteilt bewertet wird.
Messwerte	Die einzelnen Luxwerte, die an den Punkten des Messrasters entstehen.	Sie bilden die Grundlage für die Bewertung von Beleuchtungsstärke, niedrigsten und höchsten Werten sowie Gleichmäßigkeit.

Die Nutzebene beschreibt, wo Licht relevant ist. Die Bewertungsfläche legt den zu bewertenden Bereich fest. Das Messraster verteilt die Messpunkte auf dieser Fläche. Die daraus entstehenden Messwerte zeigen, wie die Beleuchtung tatsächlich über die Fläche verteilt ist.

Welche Werte entstehen aus einem Messraster?

Aus einem Messraster entstehen mehrere Mess- oder Berechnungswerte, mit denen die Beleuchtung einer Fläche bewertet werden kann. Jeder Rasterpunkt liefert einen Luxwert. Aus allen Punkten zusammen lassen sich anschließend Mittelwert, niedrigster Wert, höchster Wert und Gleichmäßigkeit ableiten.

Das Messraster ist deshalb die Grundlage dafür, Beleuchtung nicht nur punktuell, sondern flächenbezogen zu beurteilen. Erst durch mehrere Werte wird sichtbar, ob Licht gleichmäßig verteilt ist oder ob einzelne Bereiche deutlich heller oder dunkler ausfallen.

Wert	Was wird aus dem Messraster abgeleitet?	Warum ist der Wert wichtig?
Lux	Jeder Mess- oder Berechnungspunkt im Raster liefert einen Luxwert.	Die einzelnen Luxwerte zeigen, wie viel Licht an den jeweiligen Punkten der Bewertungsfläche ankommt.
E_m	Die mittlere Beleuchtungsstärke wird aus den relevanten Rasterwerten gebildet.	Sie zeigt, wie hell die Bewertungsfläche im Durchschnitt beleuchtet ist.
E_min	Die minimale Beleuchtungsstärke ist der niedrigste relevante Wert innerhalb des Messrasters.	Sie macht sichtbar, ob einzelne Bereiche der Fläche deutlich dunkler ausfallen.
E_max	Die maximale Beleuchtungsstärke ist der höchste relevante Wert innerhalb des Messrasters.	Sie hilft, helle Spitzen oder starke Unterschiede auf der Bewertungsfläche zu erkennen.
U₀	Die Gleichmäßigkeit wird aus dem Verhältnis von E_min zu E_m abgeleitet.	Sie zeigt, wie gleichmäßig die Beleuchtungsstärke über die Bewertungsfläche verteilt ist.

Das Messraster liefert also nicht nur einzelne Luxwerte, sondern die Datengrundlage für die gesamte flächenbezogene Lichtbewertung. Je sauberer das Raster zur Bewertungsfläche passt, desto aussagekräftiger sind Mittelwert, Minimum, Maximum und Gleichmäßigkeit.

Welche Fehler passieren häufig beim Messraster?

Beim Messraster entstehen Fehler vor allem dann, wenn Messpunkte nicht systematisch auf der Bewertungsfläche verteilt werden. Dann können einzelne Luxwerte zwar korrekt gemessen sein, aber trotzdem ein falsches Bild der gesamten Beleuchtung erzeugen.

Ein gutes Messraster sollte die Fläche nachvollziehbar abbilden und nicht nur zufällige, besonders helle oder besonders dunkle Punkte erfassen. Besonders wichtig ist, das Messraster nicht mit dem Leuchtenraster zu verwechseln.

Fehler 1 Nur einen Messpunkt verwenden
Ein einzelner Messpunkt kann zufällig besonders hell oder besonders dunkel sein. Er zeigt nicht, wie sich die Beleuchtungsstärke über die gesamte Fläche verteilt.

Besser: Mehrere Mess- oder Berechnungspunkte systematisch über die Bewertungsfläche verteilen.
Fehler 2 Messpunkte direkt unter Leuchten wählen
Direkt unter einer Leuchte entstehen häufig besonders hohe Luxwerte. Werden nur solche Punkte betrachtet, wirkt die Beleuchtung besser, als sie über die gesamte Fläche tatsächlich ist.

Besser: Messpunkte so anordnen, dass auch Bereiche zwischen den Leuchten und schwächere Zonen erfasst werden.
Fehler 3 Leuchtenraster mit Messraster verwechseln
Das Raster der Leuchtenanordnung ist nicht automatisch das richtige Messraster. Wenn beide gleichgesetzt werden, können wichtige Bereiche der Bewertungsfläche unberücksichtigt bleiben.

Besser: Das Messraster unabhängig von der Leuchtenposition als Bewertungsraster der Fläche festlegen.
Fehler 4 Randbereiche falsch einbeziehen
Unklar definierte Randbereiche können Messwerte, Mittelwerte und Gleichmäßigkeit verfälschen. Das gilt besonders, wenn Randzonen anders genutzt werden als die Hauptfläche.

Besser: Die Bewertungsfläche klar abgrenzen und das Messraster nur auf den relevanten Bereich beziehen.
Fehler 5 Falsche Nutzebene messen
Wird auf der falschen Höhe oder Fläche gemessen, können die Ergebnisse fachlich korrekt sein, aber trotzdem nicht zur tatsächlichen Nutzung passen.

Besser: Vor dem Messraster festlegen, auf welcher Nutzebene die Beleuchtungsstärke bewertet werden soll.
Fehler 6 Messwerte ohne Bewertungsfläche vergleichen
Messwerte sind nur vergleichbar, wenn sie sich auf eine klar definierte Bewertungsfläche beziehen. Ohne diese Bezugsfläche kann derselbe Luxwert unterschiedlich zu bewerten sein.

Besser: Messwerte immer zusammen mit Bewertungsfläche, Nutzebene, Messraster und Messpunkten einordnen.

Das Messraster sollte die Bewertungsfläche abbilden und nicht nur die Leuchtenpositionen nachzeichnen. Nur so lassen sich Beleuchtungsstärke, helle und dunkle Bereiche sowie Gleichmäßigkeit realistisch beurteilen.

Häufige Fragen zum Messraster bei Beleuchtung

Was ist ein Messraster?

Ein Messraster ist die festgelegte Anordnung von Mess- oder Berechnungspunkten auf einer Bewertungsfläche. Es zeigt, an welchen Punkten die Beleuchtungsstärke erfasst wird, damit Beleuchtung nicht nur über einen einzelnen Wert beurteilt wird.

Wofür braucht man ein Messraster bei Beleuchtung?

Ein Messraster wird benötigt, um die Beleuchtungsstärke über eine Fläche nachvollziehbar zu bewerten. Aus mehreren Messpunkten lässt sich besser erkennen, ob Licht gleichmäßig verteilt ist oder ob einzelne Bereiche deutlich heller oder dunkler ausfallen.

Wie wird ein Messraster festgelegt?

Ein Messraster wird auf einer definierten Bewertungsfläche angeordnet. Dabei werden mehrere Mess- oder Berechnungspunkte systematisch über die Fläche verteilt, damit die Beleuchtung flächenbezogen und nicht nur punktuell bewertet wird.

Warum reicht ein einzelner Luxwert nicht aus?

Ein einzelner Luxwert kann zufällig an einem besonders hellen oder besonders dunklen Punkt liegen. Er beschreibt deshalb nicht zuverlässig die gesamte Fläche. Erst mehrere Messpunkte zeigen, wie sich die Beleuchtungsstärke über die Bewertungsfläche verteilt.

Was ist der Unterschied zwischen Messraster und Leuchtenraster?

Das Leuchtenraster beschreibt die Anordnung der Leuchten. Das Messraster beschreibt dagegen die Anordnung der Mess- oder Berechnungspunkte auf der Bewertungsfläche. Beide Raster sollten nicht verwechselt werden, weil Messpunkte nicht nur direkt unter Leuchten liegen sollten.

Welche Werte werden aus einem Messraster berechnet?

Aus einem Messraster lassen sich einzelne Luxwerte, die mittlere Beleuchtungsstärke E_m, die minimale Beleuchtungsstärke E_min, die maximale Beleuchtungsstärke E_max und die Gleichmäßigkeit U₀ ableiten.

Gehört das Messraster zur Nutzebene oder zur Bewertungsfläche?

Das Messraster liegt innerhalb der Bewertungsfläche. Die Nutzebene beschreibt die Fläche, auf der Licht relevant ist, die Bewertungsfläche grenzt den zu bewertenden Bereich ein und das Messraster verteilt die Messpunkte innerhalb dieses Bereichs.

Warum sind Messpunkte direkt unter Leuchten problematisch?

Messpunkte direkt unter Leuchten können besonders hohe Luxwerte liefern. Wenn nur solche Punkte betrachtet werden, wirkt die Beleuchtung oft besser, als sie über die gesamte Fläche tatsächlich ist. Deshalb sollte, als sie über die gesamte Fläche tatsächlich ist. Deshalb sollte ein Messraster auch Bereiche zwischen den Leuchten erfassen.

Kann ein Messraster auch bei einer Lichtberechnung verwendet werden?

Ja, ein Messraster kann sowohl für reale Messungen als auch für Lichtberechnungen verwendet werden. Bei einer Berechnung werden die Werte an den Rasterpunkten rechnerisch ermittelt, bei einer Messung werden sie vor Ort mit einem geeigneten Messgerät aufgenommen.

Warum ist das Messraster für die Gleichmäßigkeit wichtig?

Die Gleichmäßigkeit hängt davon ab, wie stark der niedrigste relevante Wert vom Durchschnitt abweicht. Ohne Messraster fehlen die nötigen Mess- oder Berechnungspunkte, um Mindestwert, Mittelwert und Gleichmäßigkeit sinnvoll zu bestimmen.

Messraster bei Beleuchtung weiter einordnen

Messraster verstehen, Luxwerte richtig bewerten und passende LED Leuchten finden

Ein Messraster ist die Grundlage, um Beleuchtungsstärke nicht nur an einem einzelnen Punkt, sondern über eine definierte Fläche zu beurteilen. Dadurch lassen sich helle und dunkle Bereiche, Mittelwerte und Gleichmäßigkeit besser einordnen.
